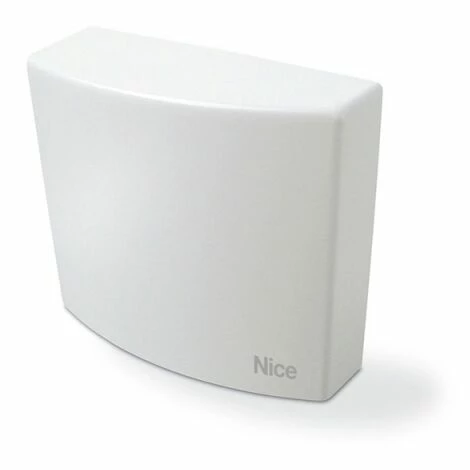

NICE TT3 Mindy Steuereinheit Für Markisenmotoren, Außenklimasensoren

Eigenschaften

• Leistung: 1000.0
• Material: Verbundwerkstoff
• Schutzklasse: 55
• Stromversorgung: Mit Kabel
• Einsatzbereich: Eingang
• Garantie: 2.0
• CSR-Merkmale: Smart

Die Steuereinheit TT3 ermöglicht die Steuerung von Einphasen-Asynchronmotoren mit Netzspannung mit Anschlüssen vom Typ AUF-AB-KOMMUNIKATION, die für die Automatisierung von Markisen, Rollläden, Oberlichtern und dergleichen verwendet werden.

Das TT3-Steuergerät kann über zwei Tasten aktiviert werden: eine mit Aufstiegsfunktion und die andere mit einer Abstiegsfunktion oder über Bus (TTBUS). Optionale Sensoren für Wind, Sonne und Regen können die Steuereinheit automatisch steuern, wenn es die klimatischen Bedingungen erfordern Die Einstellung der Eingriffsschwellen „Sonne“ und „Wind“ ist mit Hilfe von zwei in der Steuereinheit vorhandenen Trimmer möglich.

Nach jedem Befehl wird der Motor für etwa 2,5 Minuten mit Strom versorgt, ein elektrischer Endschalter im Motor oder in der Automatisierung stoppt die Bewegung an der gewünschten Position.

An den Eingang „Klimasensoren“ (Klemmen 14-15) kann ein Windsensor („Volo“) oder ein spezieller Wind-Sonnen-Sensor („Volo S“) oder Wind-Sonne-Regen („Volo SR“) angeschlossen werden. Bis zu 5 Steuergeräte können parallel an denselben Sensor angeschlossen werden, wobei die Polarität der Signale zu beachten ist (bei allen Steuergeräten muss Klemme 14 mit 14 und Klemme 15 mit 15 verbunden werden).

Diät	230 VAC 50/60 Hz
Maximale Motorleistung	600W
Signalspannung (auf, ab, Sensoren)	etwa 24 VDC
Betriebstemperatur	-20 ÷ 55 ° C
Abmessungen / Gewicht	128,5 x 111,5 x 43,5 mm / 340 g
Schutzart „IP“	55 (Behälter intakt)
Windsensorpegel (Windmesser)	5 ÷ 60 Km / h (mit Anemometer von 0,4 Hz pro Km / h)
Ebenen des Sonnensensors	5 ÷ 60 Klux (mit „Volo S“ Windmesser)
Signalkabellänge (oben, unten, Sensoren)	maximal 30 m in der Nähe anderer Kabel, sonst 100 m
