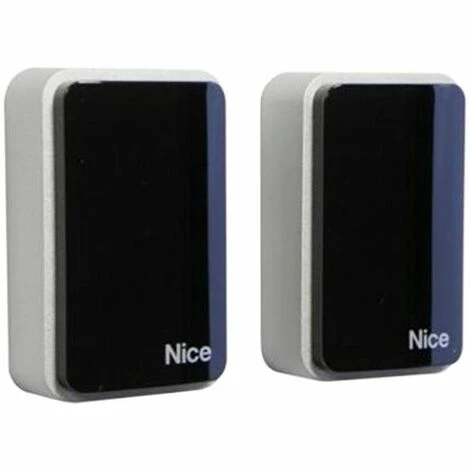

Nice Fotozellen Mit “Nice BlueBus” Technologie EPMB

Eigenschaften

• Farbe: Blau
• Schutzklasse: 44
• Tragweite: 15.0
• CSR-Merkmale: Smart

Bei dem vorliegenden Gerät handelt es sich um eine Fotozelle, oder ein Präsenzmelder vom Typ D, gemäß EN 12453. Sie ist Teil der Reihe Era-EP und ist für den Einsatz in Automatisierungsanlagen für Türen, Tore, Garagentore und ähnliches gedacht.

Das Gerät verfügt über „BlueBus“- Technologie, die die Verbindung und die Kommunikation zwischen den Fotozellen und der Steuerzentrale (bzw. der Schnittstelle) mithilfe von zwei elektrischen Leitern ermöglicht. Der Anschluss erfolgt in „Parallelschaltung“; jedem Fotozellenpaar wird eine spezifische Funktion in der Automatisierung zugewiesen.

• Präsenzmelder für Automatisierungen auf Toren und Türen (Typ D gemäß der Norm EN 12453).
• Verwendete Technologie: Direkte optische Interpolation zwischen TX und RX, mit modulierten Infrarot-Strahlen.
• Stromversorgung / Ausgang: Die Vorrichtung kann nur an eine Nice-Steuerzentrale (oder eine Schnittstelle) mit „BlueBus“-Technologie angeschlossen werden.
• Maximale Stromaufnahme: 1 „BlueBus“-Einheit.
• Winkel des vom TX ausgesendeten Strahls: 20° (± 25%).
• Winkel des Erfassungsbereichs des RX: 8° (± 25%).
• Reichweite: Nutzreichweite 15 m; Maximale Reichweite 30 m.
• Erfassungsvermögen: matte Gegenstände mit einer Größe oberhalb von 50 mm auf der optischen Achse zwischen TX und RX (maximale Geschwindigkeit 1,6 m/s).
• Anzahl der Fotozellen, die angeschlossen werden können: bis zu 7 Fotozellenpaare mit Schutzfunktion und 2 mit Öffnungssteuerungsfunktion (durch den automatischen Gleichlauf werden Interferenzen zwischen den diversen Meldern vermieden).
• Maximale Kabellänge: Der Anschluss aller Elemente muss parallel erfolgen.
• Schutzart: IP 44
• Betriebstemperatur: -20 bis +50°C
• Montage: Elemente werden einander gegenüberliegend, auf zwei vertikalen und parallelen Wänden oder auf einer Säulenhalterung befestigt.
• System zum Ausrichten von TX und RX: Nein.
• Abmessungen (einzelnes Element) / Gewicht (Summe der beiden Elemente): – PHSB, 70 x 70 (h) x 30 mm / 165 g – EPMB – EPMB/A, 50 x 80 (h) x 28,5 mm / 143 g

• Art : Fotozellen
• Modell : Extern
• Installation : Extern
